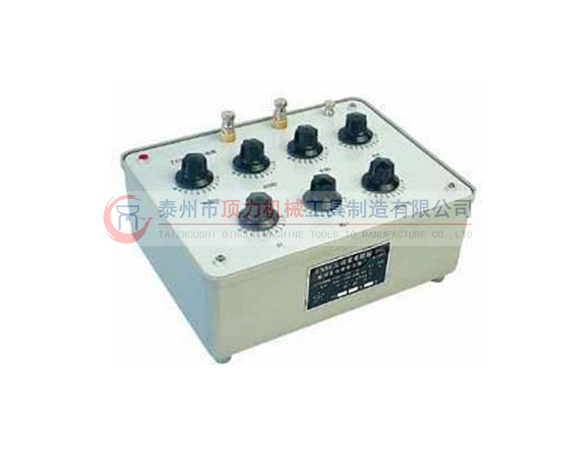

標準電阻箱

電阻箱的結構

一、電阻箱是電阻值可變的電阻量具，其電阻值可在已知范圍內按一ding的階梯而改變。

開關式直流電阻箱的電阻元件均接于各個觸點之間，而且固定于各旋轉接觸，電刷則在觸點上移動。

在此種電阻箱里被利用的電阻是介于起始觸點和在使用時電刷所觸及的觸點之間的電阻。

三、電阻箱主要技術指標

1、測量范圍；0.01～111111.11歐姆。

2、在遵守下列使用條件時，電阻箱的誤差不會超過表1允許的基本誤差。

①、周圍空氣的溫度為20～±1℃，相對濕度在80%以下；

②、電流為直流電；

③、功率不超過額定值。

3、電阻箱的基本誤差如表1規定；

4、電阻箱內部線路與外殼之間的絕緣電阻，應不少于1000兆歐，試驗電壓為500伏。

5、電阻箱線路與外殼之間的絕緣強度，須能經受住頻率為50周，實際正弦波2000伏交流電的作用，歷時一分鐘。

6、電阻箱各檔之間zui大允許電流不應超過表2規定。

7、外形尺寸為308×233×93毫米，重量4Kg左右。
