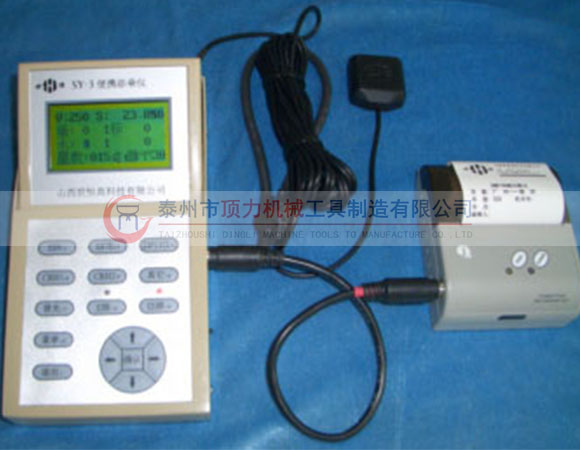

SY-3便攜式線路檢查儀

（二）   檢測原理

便攜式線路檢查儀采用嵌入式高精度雙軸加速度傳感器，密集采集機車（或動車組）和車輛車體垂向、橫向的振動情況。密集采樣信號經過硬件抗干擾處理后，再進行軟件處理，信號處理軟件采用小波變換對信號進行消噪，保存有用信號中的尖峰或突變成分。軟件處理后的數據再經過專家系統智能分析，根據線路、速度對測量結果的影響程度，對測量結果進行修正。同時利用GPS定位信息或機車運行信息（如速度、里程、管界等），將量化反映軌道平順狀態的數據，進行實時存儲、顯示、打印等，并對超限處所聲光報警。

（三）主要功能及技術指標

１.主要功能

（1）動態檢測線路狀況：利用GPSjing確定位的特點，根據機車（或動車組）運行速度動態調整晃車門限，自動記錄晃車的準確里程和病害程度。

（2）機車（或動車組）運行里程與實際里程誤差自動校正；

（3）根據機車（或動車組）運行速度不同，自動選擇晃車門限；

（4）自動判別機車（或動車組）運行線路；

（5）超限數據自動報警提示；

（6）實時記錄、打印并存儲病害處所相關信息；

（7）線路te殊區段（如曲線、岔區、隧道）晃車數據智能處理；

（8）配套軟件超限數據查詢、統計、分析，設備參數下發等。

２.技術指標

（1）量程：        2g

（2）測量jing度：    0.003g

（3）非線性：      0.1%

（4）頻率特性：    0～250Hz

（5）采樣頻率：    400Hz

（6）存儲容量：    8M

（7）電源：        DC5V±0.005

（8）連續工作時間： 15小時

（9）外形尺寸：    180×85×40mm

（9）重量：         890g

（10）藍牙傳輸距離：10米，數據加密

（11）環境溫度： －15℃～＋50℃
